Les réseaux de tuyauterie d'une chaufferie d'hôtel implantés en 3D en Aquitaine
GTS réalise l'implantation des réseaux de tuyauterie d'un hôtel ACE sous la coupe de DALKIA FROID SOLUTIONS.
Pour assurer une fabrication rapide des réseaux, rien de mieux que de réfléchir à l'avance à leur implantation. Cela permet d'assurer un positionnement intelligent, gage d'un montage rapide dénué de surprise, d'une bonne accessibilité et d'une maintenance plus aisée.

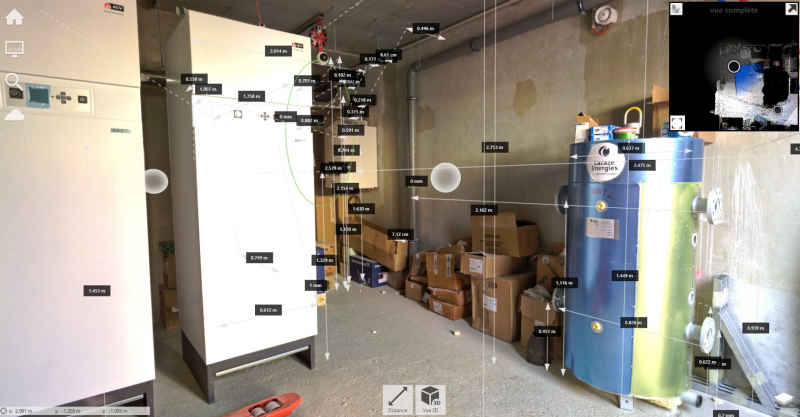

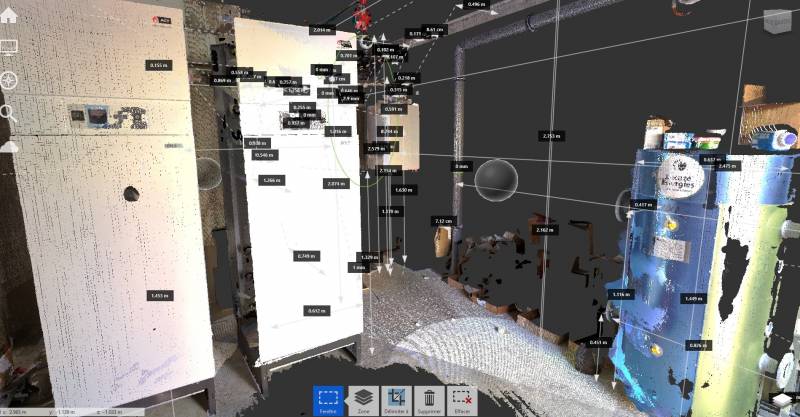

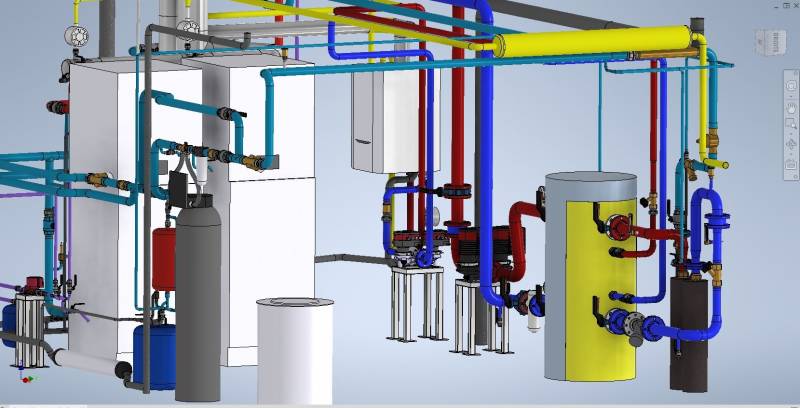

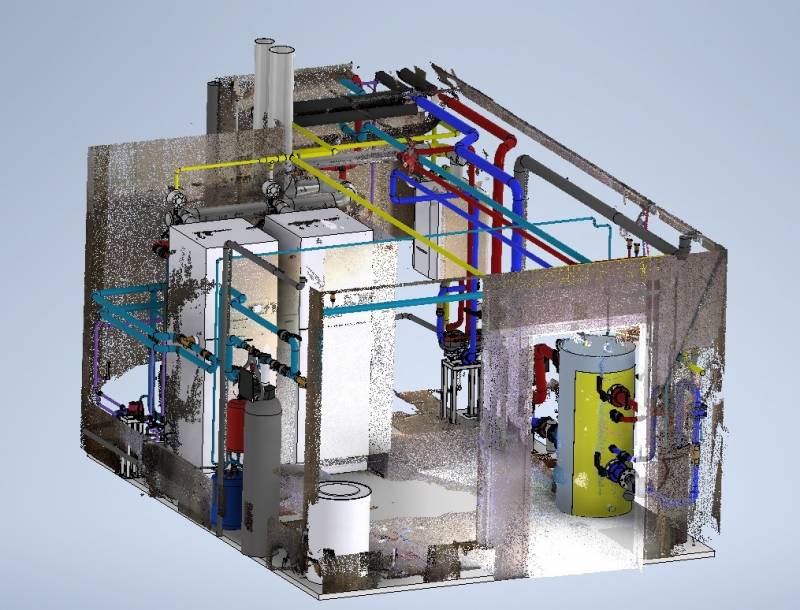

A l'aide du plan de principe et du scan laser qui permet de reconstruire le local avec précision, il s'agit alors de créer en 3 dimensions les réseaux de fluides les uns après les autres : chauffage, refroidissement, gaz, eau froide, eau chaude sanitaire, condensats.GTS implante des tuyauteries en 3D grâce à un relevé laser.
Au fur et à mesure de sa conception, le plan est soumis au client afin de recueillir ses remarques en avance de phase. Cela garantit sa satisfaction et augmente les chances de respecter les délais.
L'implantation en dessin 3D permet de réduire les temps de pose de 10%. La réflexion qui auparavant se déroulait sur le chantier-même est désormais assurée devant un logiciel de CAO.
Cette méthode procure des gains de productivité significatifs.
